আধুনিক বৈদ্যুতিক সিস্টেমে কীভাবে ইইউ স্ট্যান্ডার্ড সিঙ্গেল কোর নন-শীথেড তারগুলি ব্যবহার করা হয়?

কন্ট্রোল ক্যাবিনেট, ডিস্ট্রিবিউশন বোর্ড, যন্ত্রপাতি এবং বিল্ডিং সিস্টেমের ভিতরে বৈদ্যুতিক তারের জন্য প্রায়ই তারের প্রয়োজন হয় যা স্থিতিশীল বৈদ্যুতিক নিরোধক এবং পরিবাহিতা বজায় রেখে সীমিত স্থানগুলির মাধ্যমে দক্ষতার সাথে রুট করা যেতে পারে। একটি অতিরিক্ত বাইরের খাপযুক্ত তারের বিপরীতে, একক কোর নন-শীথড তারগুলি আরও কমপ্যাক্ট নির্মাণের সাথে ডিজাইন করা হয়েছে, যা অনেকগুলি নির্দিষ্ট তারের এবং অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।

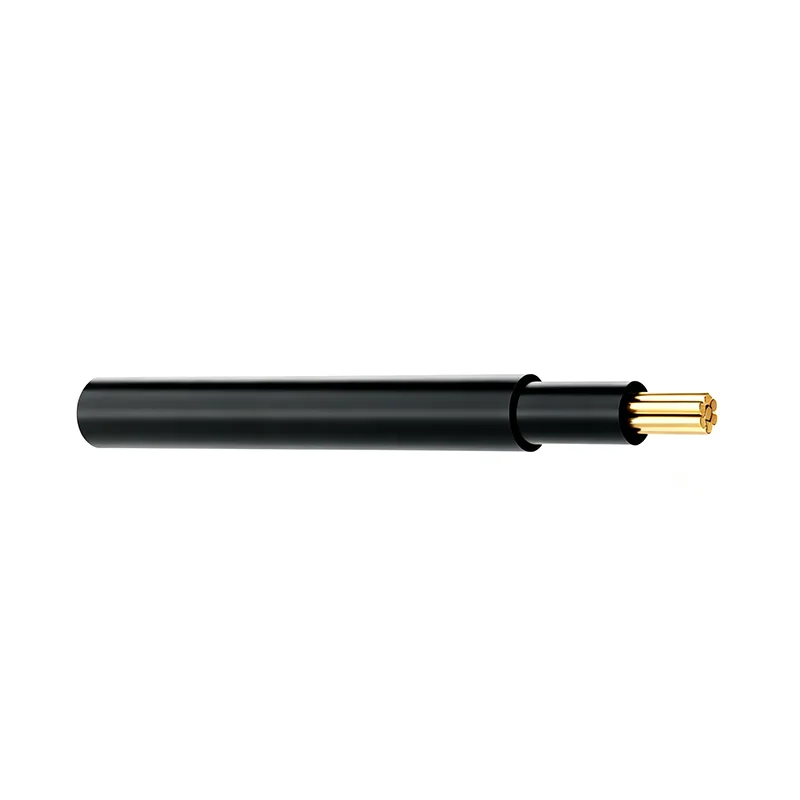

দইইউ স্ট্যান্ডার্ড একক কোর অ-চাপযুক্ত তারেরদ্বারা সরবরাহ করা হয়লিনশেংইউরোপীয়-মান কম-ভোল্টেজ বৈদ্যুতিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। পণ্য পরিসীমা অক্সিজেন-মুক্ত কপার কন্ডাক্টর ব্যবহার করে, কঠিন এবং আটকে থাকা কন্ডাক্টর কনফিগারেশনকে সমর্থন করে এবং পিভিসি বা কাস্টমাইজড ইনসুলেশন উপকরণগুলির সাথে উপলব্ধ। বর্তমান পণ্যের স্পেসিফিকেশন 1.5 মিমি² থেকে 25 মিমি² পর্যন্ত একটি 450/750V রেটেড ভোল্টেজ পরিসীমা এবং কন্ডাকটর ক্রস-সেকশন কভার করে।

কেন একক কোর তারের অভ্যন্তরীণ তারের জন্য দরকারী?

সীমিত স্থানগুলিতে দক্ষ রাউটিং

বৈদ্যুতিক ক্যাবিনেট এবং অটোমেশন সরঞ্জামগুলিতে অসংখ্য উপাদান, টার্মিনাল, সুইচ, রিলে এবং নিয়ন্ত্রণ ডিভাইস রয়েছে। ওয়্যারিং প্রায়ই সরু চ্যানেলের মধ্য দিয়ে যেতে হবে এবং উপাদানগুলির মধ্যে নির্দিষ্ট রুট অনুসরণ করতে হবে।

একটি একক-কোর নির্মাণ পৃথক তারের রুট এবং সংগঠিত করা সহজ করে তোলে। ইনস্টলাররা একটি বৃহত্তর মাল্টি-কোর কেবল পরিচালনা করার পরিবর্তে ক্যাবিনেট লেআউট অনুসারে বিভিন্ন কন্ডাক্টর সাজাতে পারে যেখানে পৃথক সংযোগের প্রয়োজন হয়।

পরিষ্কার বৈদ্যুতিক সংযোগ

স্বতন্ত্র কন্ডাক্টর আলাদাভাবে চিহ্নিত করা যায় এবং রাউট করা যায়, যা ডিস্ট্রিবিউশন বোর্ড এবং কন্ট্রোল ক্যাবিনেটের ভিতরে সংযোগের কাজকে সহজ করতে পারে। সঠিক লেবেলিং এবং সংগঠিত রাউটিং ভবিষ্যতে পরিদর্শন এবং রক্ষণাবেক্ষণকে আরও দক্ষ করে তুলতে পারে।

নমনীয় কনফিগারেশন

বিভিন্ন সার্কিটের জন্য বিভিন্ন কন্ডাকটর আকারের প্রয়োজন হতে পারে। একটি একক-কোর তারের পরিসীমা বেশ কয়েকটি ক্রস-সেকশন কভার করে সিস্টেম ডিজাইনারদের বর্তমান প্রয়োজনীয়তা, ইনস্টলেশনের শর্তাবলী এবং প্রযোজ্য বৈদ্যুতিক নিয়ম অনুসারে কন্ডাকটর আকার নির্বাচন করতে দেয়।

কোথায় এই তারগুলি সাধারণত প্রয়োগ করা হয়?

বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট

কন্ট্রোল ক্যাবিনেটগুলিতে প্রচুর পরিমাণে অভ্যন্তরীণ বৈদ্যুতিক সংযোগ রয়েছে। পাওয়ার সার্কিট, কন্ট্রোল সার্কিট, সিগন্যাল ইন্টারফেস এবং কম্পোনেন্ট সংযোগের জন্য বিভিন্ন কন্ডাক্টর সাইজ এবং রাউটিং পাথের প্রয়োজন হতে পারে।

দইইউ স্ট্যান্ডার্ড একক কোর অ-চাপযুক্ত তারেরঅভ্যন্তরীণ ক্যাবিনেট তারের জন্য ব্যবহার করা যেতে পারে যেখানে প্রযোজ্য ইনস্টলেশন পদ্ধতি এই ধরনের তারের অনুমতি দেয়। তাদের নমনীয় রাউটিং বৈশিষ্ট্য ইনস্টলারদের সীমিত ক্যাবিনেট স্পেসের মধ্যে সংগঠিত তারের পথ তৈরি করতে সাহায্য করতে পারে।

বিতরণ বোর্ড

ডিস্ট্রিবিউশন বোর্ডের জন্য ইনকামিং পাওয়ার, সার্কিট সুরক্ষা ডিভাইস, টার্মিনাল ব্লক এবং আউটগোয়িং সার্কিটের মধ্যে নির্ভরযোগ্য সংযোগ প্রয়োজন। একক-কোর কন্ডাক্টর অভ্যন্তরীণ সংযোগের জন্য ব্যবহার করা যেতে পারে যখন নির্বাচিত তারের ধরন এবং ইনস্টলেশন পদ্ধতি বৈদ্যুতিক সিস্টেমের প্রয়োজনীয়তা পূরণ করে।

শিল্প অটোমেশন সরঞ্জাম

শিল্প যন্ত্রপাতিতে সাধারণত মোটর, সেন্সর, নিয়ন্ত্রণ উপাদান, রিলে, পিএলসি সিস্টেম, কন্টাক্টর এবং অন্যান্য বৈদ্যুতিক ডিভাইস থাকে। নির্ভরযোগ্য বৈদ্যুতিক সংযোগ বজায় রাখার সময় তারের বিন্যাস অবশ্যই এই উপাদানগুলির শারীরিক বিন্যাসকে মিটমাট করতে হবে।

লিনশেং তারগুলি অটোমেশন সরঞ্জাম এবং উত্পাদন যন্ত্রপাতিগুলির অভ্যন্তরীণ বৈদ্যুতিক সংযোগগুলিতে প্রয়োগ করা যেতে পারে যেখানে তারের বৈশিষ্ট্যগুলি অপারেটিং অবস্থার জন্য উপযুক্ত।

বৈদ্যুতিক সিস্টেম বিল্ডিং

ইউরোপীয়-স্ট্যান্ডার্ড একক-কোর তারগুলি উপযুক্ত আবাসিক এবং বাণিজ্যিক বৈদ্যুতিক ইনস্টলেশনগুলিতেও ব্যবহার করা হয়, যার মধ্যে আলোর সার্কিট, বিতরণ সংযোগ এবং নির্দিষ্ট অভ্যন্তরীণ ওয়্যারিং রয়েছে।

প্রকৃত অ্যাপ্লিকেশন সর্বদা প্রযোজ্য জাতীয় ইনস্টলেশন প্রবিধান, তারের ধরন, কন্ডাকটরের আকার, ভোল্টেজ রেটিং, ইনস্টলেশন পরিবেশ এবং প্রয়োজনীয় সুরক্ষা পদ্ধতি দ্বারা নির্ধারিত হওয়া উচিত।

কি বৈদ্যুতিক পরামিতি ক্রেতাদের পরীক্ষা করা উচিত?

উপরের স্পেসিফিকেশনগুলিকে পণ্য-নির্দিষ্ট পরামিতি হিসাবে বিবেচনা করা উচিত। একটি নির্দিষ্ট ইনস্টলেশনের জন্য, ক্রেতাদের অর্ডার করার আগে প্রযোজ্য তারের ধরন, কন্ডাকটর নির্মাণ, নিরোধক উপাদান, তাপমাত্রা রেটিং এবং নিয়ন্ত্রক প্রয়োজনীয়তা নিশ্চিত করা উচিত।

কন্ডাক্টরের আকার কীভাবে তারের নির্বাচনকে প্রভাবিত করে?

ছোট সার্কিটের জন্য 1.5 মিমি²

1.5 mm² বিকল্পের সর্বাধিক কন্ডাক্টর প্রতিরোধ ক্ষমতা 12.1 Ω/কিমি এবং উপযুক্ত নিম্ন-কারেন্ট ওয়্যারিং অ্যাপ্লিকেশনের জন্য বিবেচনা করা যেতে পারে যেখানে ইনস্টলেশন প্রয়োজনীয়তা এই কন্ডাকটর আকারের অনুমতি দেয়।

সাধারণ বৈদ্যুতিক সংযোগের জন্য 2.5 মিমি²

2.5 mm² সংস্করণের সর্বাধিক পরিবাহী প্রতিরোধ ক্ষমতা 7.41 Ω/কিমি এবং সাধারণত বৈদ্যুতিক সংযোগের প্রয়োজনীয়তার বিস্তৃত পরিসরের জন্য বিবেচনা করা হয়। প্রকৃত অনুমোদিত বর্তমান ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, গ্রুপিং, নিরোধক এবং প্রযোজ্য মানগুলির উপর নির্ভর করে।

উচ্চতর বর্তমান প্রয়োজনীয়তার জন্য 4 mm² থেকে 10 mm²

4 mm², 6 mm², এবং 10 mm² বিকল্পগুলি ক্রমবর্ধমানভাবে বৃহত্তর কন্ডাক্টর ক্রস-সেকশন প্রদান করে অ্যাপ্লিকেশনগুলির জন্য যার জন্য বৃহত্তর কারেন্ট-বহন ক্ষমতা প্রয়োজন। ক্রেতাদের শুধুমাত্র নামমাত্র সরঞ্জামের শক্তি অনুযায়ী নির্বাচন না করে প্রকৃত লোড এবং ইনস্টলেশনের অবস্থার উপর ভিত্তি করে প্রয়োজনীয় কন্ডাকটর আকার গণনা করা উচিত।

বড় সংযোগের জন্য 16 mm² এবং 25 mm²

16 mm² এবং 25 mm² বিকল্পগুলি বৈদ্যুতিক সিস্টেমের জন্য উপলব্ধ রয়েছে যার জন্য বড় কন্ডাক্টর প্রয়োজন। এই অ্যাপ্লিকেশনগুলির জন্য, ভোল্টেজ ড্রপ, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, কন্ডাকটর গ্রুপিং এবং শর্ট-সার্কিট শর্তগুলি কেবল নির্বাচনের সময় বিবেচনা করা উচিত।

সলিড এবং স্ট্র্যান্ডেড কন্ডাক্টরের মধ্যে পার্থক্য কী?

সলিড কন্ডাক্টর

একটি কঠিন পরিবাহী একটি একক পরিবাহী উপাদান নিয়ে গঠিত। এটি স্থির তারের জন্য তুলনামূলকভাবে স্থিতিশীল কাঠামো প্রদান করতে পারে এবং সাধারণত যেখানে তারের ঘন ঘন চলাচলের প্রয়োজন হয় না সেখানে বিবেচনা করা হয়।

একটি কঠিন কন্ডাকটরের উপযুক্ততা ইনস্টলেশন পরিবেশ, নমন প্রয়োজনীয়তা, টার্মিনাল ডিজাইন এবং প্রযোজ্য তারের মান উপর নির্ভর করে।

আটকে থাকা কন্ডাক্টর

একটি স্ট্রেন্ডেড কন্ডাক্টর একটি কন্ডাক্টরের সাথে মিলিত একাধিক ছোট তারের সমন্বয়ে গঠিত। এই নির্মাণ সাধারণত একই ক্রস-বিভাগীয় এলাকার একটি কঠিন কন্ডাকটরের চেয়ে বেশি নমনীয়তা প্রদান করে।

স্ট্র্যান্ডেড কনফিগারেশনগুলি উপযোগী হতে পারে যখন ওয়্যারিংগুলিকে বাঁকা পথ অনুসরণ করতে হবে বা যখন ইনস্টলেশনের স্থান নমনীয়তাকে গুরুত্বপূর্ণ করে তোলে।

অ-চাপযুক্ত তারগুলি ইনস্টল করার সময় কী বিবেচনা করা উচিত?

যান্ত্রিক ক্ষতি থেকে সুরক্ষা

একটি নন-শীথড তারের একই অতিরিক্ত যান্ত্রিক সুরক্ষা একটি চাদরযুক্ত নির্মাণ দ্বারা সরবরাহ করা হয় না। তাই এটি শুধুমাত্র অ্যাপ্লিকেশন এবং অবস্থানগুলিতে ইনস্টল করা উচিত যেখানে নির্বাচিত তারের প্রকার অনুমোদিত এবং প্রয়োজনে পর্যাপ্ত সুরক্ষা প্রদান করা হয়।

সঠিক রাউটিং

তারের রাউটিং তীক্ষ্ণ প্রান্ত, অত্যধিক বাঁকানো, চলমান উপাদান, অত্যধিক তাপের উত্স এবং অন্যান্য অবস্থা যা অন্তরণকে ক্ষতিগ্রস্ত করতে পারে এড়ানো উচিত। বৈদ্যুতিক ক্যাবিনেটের ভিতরে, কন্ডাক্টরগুলি এমনভাবে সাজানো উচিত যা অপ্রয়োজনীয় যান্ত্রিক চাপ প্রতিরোধ করে।

উপযুক্ত সমাপ্তি

টার্মিনাল, সংযোগকারী, ফেরুলস এবং অন্যান্য সংযোগ উপাদানগুলি কন্ডাকটর প্রকার এবং ক্রস-সেকশনের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। দুর্বল সমাপ্তি যোগাযোগ প্রতিরোধের বৃদ্ধি এবং স্থানীয় গরম তৈরি করতে পারে।

কেবল গ্রুপিং বিবেচনা করুন

যখন বেশ কয়েকটি লোড কন্ডাক্টর একসাথে ইনস্টল করা হয়, তখন তাপ অপচয় হ্রাস করা যেতে পারে এবং অনুমোদিত কারেন্টকে সামঞ্জস্য করতে হতে পারে। তাই বর্তমান-বহন ক্ষমতা নির্ধারণ করার সময় ইনস্টলেশন শর্তাবলী এবং প্রযোজ্য প্রবিধান বিবেচনা করা উচিত।

কিভাবে তাপমাত্রা তারের নির্বাচন প্রভাবিত করে?

পরিবেষ্টিত তাপমাত্রা

পার্শ্ববর্তী তাপমাত্রা একটি বৈদ্যুতিক তারের তাপ কর্মক্ষমতা প্রভাবিত করে। একটি গরম কন্ট্রোল ক্যাবিনেটের ভিতরে ইনস্টল করা একটি কেবল শীতল পরিবেশে ইনস্টল করা একই তারের থেকে বিভিন্ন পরিস্থিতিতে কাজ করতে পারে।

তারের নির্দিষ্ট অপারেটিং তাপমাত্রা পরিসীমা প্রকৃত ইনস্টলেশন অবস্থার সাথে তুলনা করা উচিত।

কন্ডাক্টর অপারেটিং তাপমাত্রা

বর্তমান পণ্যের স্পেসিফিকেশন -30°C থেকে +90°C পর্যন্ত অপারেটিং তাপমাত্রা পরিসীমা প্রদান করে। অনুমোদিত বর্তমান এবং প্রকৃত তাপমাত্রা বৃদ্ধি এখনও ইনস্টলেশন পদ্ধতি এবং প্রাসঙ্গিক বৈদ্যুতিক প্রয়োজনীয়তার উপর নির্ভর করে।

স্বল্প-মেয়াদী তাপমাত্রার শর্ত

পণ্যের স্পেসিফিকেশন +250°C পর্যন্ত স্বল্পমেয়াদী তাপমাত্রার ক্ষমতা নির্দেশ করে। এই পরামিতি একটি অবিচ্ছিন্ন অপারেটিং তাপমাত্রা হিসাবে ব্যাখ্যা করা উচিত নয় এবং প্রযোজ্য তারের মান এবং নির্দিষ্ট অপারেটিং অবস্থা অনুযায়ী মূল্যায়ন করা আবশ্যক।

কেন ইউরোপীয় মান তারের সংগ্রহের জন্য গুরুত্বপূর্ণ?

মানসম্মত পণ্যের প্রয়োজনীয়তা

ইউরোপীয় তারের মান কন্ডাকটর নির্মাণ, বৈদ্যুতিক বৈশিষ্ট্য, নিরোধক, মাত্রা, এবং পরীক্ষার সাথে সম্পর্কিত প্রয়োজনীয়তা স্থাপন করে। প্রযোজ্য মানের চারপাশে ডিজাইন করা একটি তারের ব্যবহার ইউরোপীয় বাজার পরিবেশনকারী প্রকল্পগুলির জন্য পণ্য নির্বাচনকে সহজ করতে পারে।

প্রকল্প ডকুমেন্টেশন

শিল্প প্রকল্প এবং বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারকদের প্রযুক্তিগত ডকুমেন্টেশনের প্রয়োজন হতে পারে তা দেখানোর জন্য যে নির্বাচিত উপাদানগুলি নির্দিষ্ট মান এবং বাজারের প্রয়োজনীয়তার সাথে সঙ্গতিপূর্ণ।

লিনশেং EN 60228 এবং HD 21.13 কে তার ইইউ-স্ট্যান্ডার্ড একক-কোর তারের পরিসরের জন্য প্রযোজ্য মান হিসাবে চিহ্নিত করে, যখন CE, RoHS, এবং REACH সম্মতি গ্রাহক এবং বাজারের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে।

বাজার-নির্দিষ্ট প্রয়োজনীয়তা এখনও প্রযোজ্য

একটি EU-মান তারের স্বয়ংক্রিয়ভাবে প্রতিটি ইউরোপীয় দেশে প্রতিটি ইনস্টলেশনের জন্য উপযুক্ত বলে ধরে নেওয়া উচিত নয়। জাতীয় ওয়্যারিং প্রবিধান, ইনস্টলেশন পদ্ধতি, আগুনের প্রয়োজনীয়তা, পরিবেশগত অবস্থা, এবং প্রকল্পের স্পেসিফিকেশনগুলিও সংগ্রহের আগে পর্যালোচনা করা আবশ্যক।

কিভাবে ক্রেতাদের বিভিন্ন তারের সরবরাহকারীদের তুলনা করা উচিত?

একক-কোর তারের জন্য কোন গুণমানের পরীক্ষাগুলি গুরুত্বপূর্ণ?

কন্ডাক্টর রেজিস্ট্যান্স টেস্টিং

কন্ডাক্টর রেজিস্ট্যান্স টেস্টিং কন্ডাক্টর নির্দিষ্ট বৈদ্যুতিক বৈশিষ্ট্য পূরণ করে কিনা তা যাচাই করতে সাহায্য করে। স্থিতিশীল বর্তমান ট্রান্সমিশন এবং অনুমানযোগ্য ভোল্টেজ-ড্রপ কর্মক্ষমতার জন্য ধারাবাহিক প্রতিরোধ গুরুত্বপূর্ণ।

প্রসার্য এবং প্রসারণ পরীক্ষা

যান্ত্রিক পরীক্ষা কন্ডাকটর এবং নিরোধক বৈশিষ্ট্য মূল্যায়ন করতে ব্যবহার করা যেতে পারে। প্রসার্য শক্তি এবং প্রসারণ পরিমাপ উপাদানগুলি যান্ত্রিক চাপের সাথে কীভাবে প্রতিক্রিয়া জানায় সে সম্পর্কে তথ্য সরবরাহ করে।

অন্তরণ পরিদর্শন

বৈদ্যুতিক নিরাপত্তাকে প্রভাবিত করতে পারে এমন ত্রুটিগুলির জন্য নিরোধকটি পরীক্ষা করা উচিত। পরিদর্শনের মধ্যে প্রযোজ্য পণ্যের মান অনুযায়ী মাত্রিক চেক, চেহারা পরিদর্শন এবং বৈদ্যুতিক পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।

চেহারা পরিদর্শন

চাক্ষুষ পরিদর্শন তারের প্যাকেজ এবং পাঠানোর আগে পৃষ্ঠের ত্রুটি, মাত্রিক অসঙ্গতি, মুদ্রণ সমস্যা, বা অন্যান্য উত্পাদন অস্বাভাবিকতা সনাক্ত করতে সাহায্য করে।

কিভাবে LINSHENG বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারকদের সমর্থন করতে পারে?

একাধিক কন্ডাক্টরের আকার

লিনশেং1.5 মিমি² থেকে 25 মিমি² পর্যন্ত কন্ডাক্টর ক্রস-সেকশনের একটি পরিসীমা প্রদান করে, যা সরঞ্জাম প্রস্তুতকারক, বৈদ্যুতিক ঠিকাদার এবং পরিবেশকদের প্রকল্পের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন আকার নির্বাচন করতে দেয়।

OEM-ভিত্তিক সরবরাহ

বৈদ্যুতিক সরঞ্জাম নির্মাতাদের নির্দিষ্ট কন্ডাকটর নির্মাণ, নিরোধক উপকরণ, রং, প্যাকেজিং, লেবেল এবং প্রযুক্তিগত ডকুমেন্টেশন প্রয়োজন হতে পারে। কাস্টমাইজড তারের কনফিগারেশন প্রকল্পের প্রয়োজনীয়তা অনুযায়ী মূল্যায়ন করা যেতে পারে।

একাধিক শিল্প জুড়ে অ্যাপ্লিকেশন

দইইউ স্ট্যান্ডার্ড একক কোর অ-চাপযুক্ত তারেরকন্ট্রোল ক্যাবিনেট, ডিস্ট্রিবিউশন বোর্ড, শিল্প অটোমেশন সরঞ্জাম, যন্ত্রপাতি ওয়্যারিং এবং উপযুক্ত আবাসিক বা বাণিজ্যিক বৈদ্যুতিক ইনস্টলেশনের জন্য বিবেচনা করা যেতে পারে।
